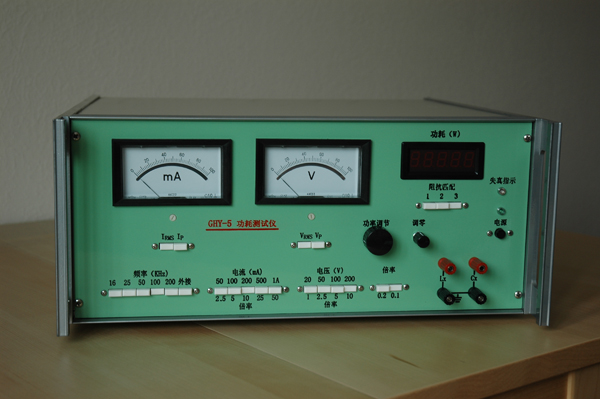

GHY-5型功耗测试仪

性能简介

乘积法功耗测试仪是为贯彻IEC标准而研制的一种新型测量仪器。该仪器用于软磁铁氧体功耗及振幅磁导率
的测试，具有测试频率范围宽、使用操作方便等优点。因此它不仅适用于研制材料时对材料性能进行比较，
也适用于在生产线上对产品进行大批量的测试。其特点如下：
1、测试频率：16KHz、25KHz、50KHz、100KHz、200KHz
2、输出功率：大于30W,可测截面积达314mm2的磁芯(按TDK,PC40材料考虑)
3、电流表量程：50mA、100mA、200mA、500mA、1A
4、电压表量程：20V、50V、100V、200V
5、功率放大器有失真报警
6、电压表与电流表均为积分式线性刻度
7、功耗读数为数字显示
8、测试原理符合IEC推荐的第一种方法，即电流电压乘积法
9、有外接频率接口（16KHz-200KHz）
10、借助（有X-Y功能的）示波器，可观察磁滞回线（频率为16KHz）
11、可测饱和磁感应强度Bs
12、可测振幅磁导率(Ua)e


相关波形

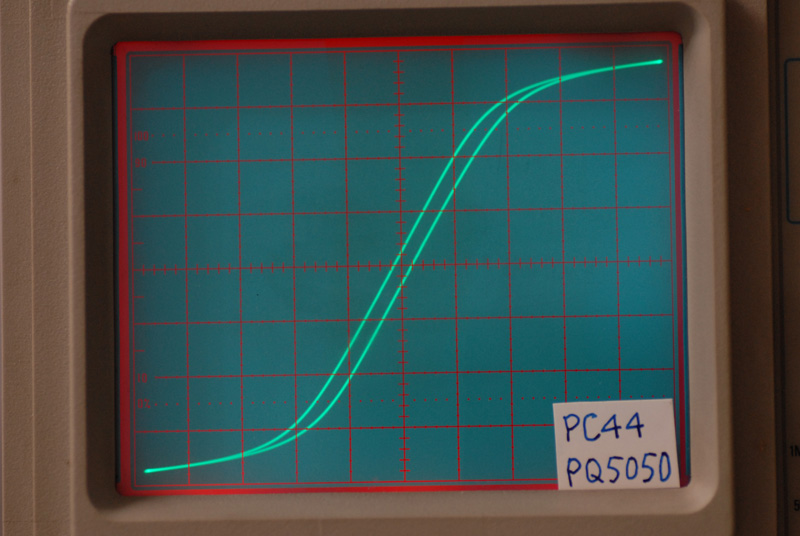

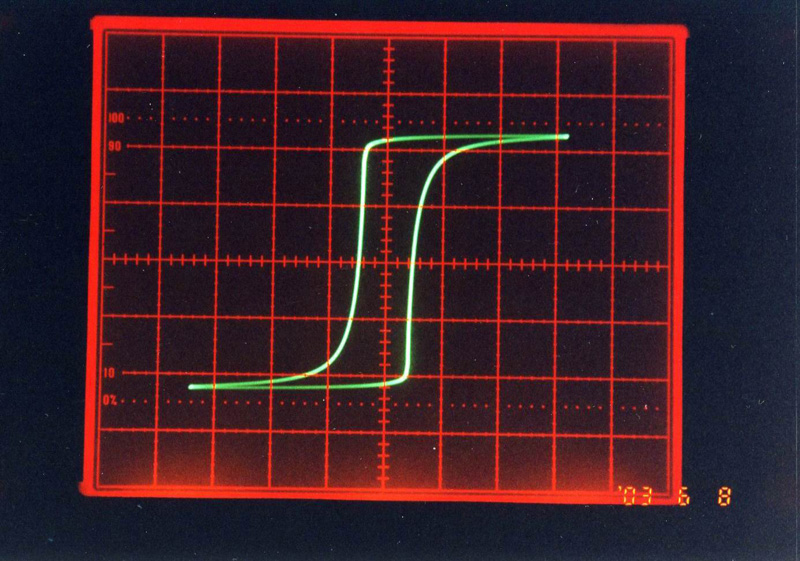

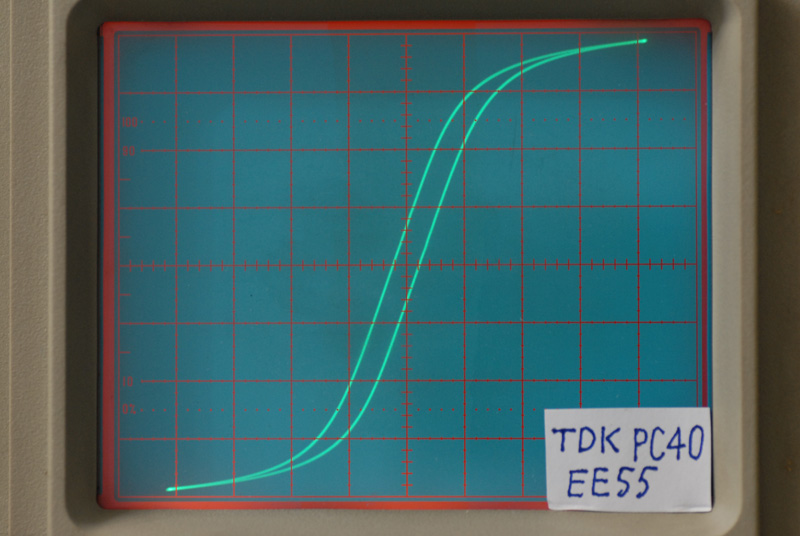

EE55磁芯磁滞回线	PC44 PQ5050磁滞回线	非晶态磁芯磁滞回线

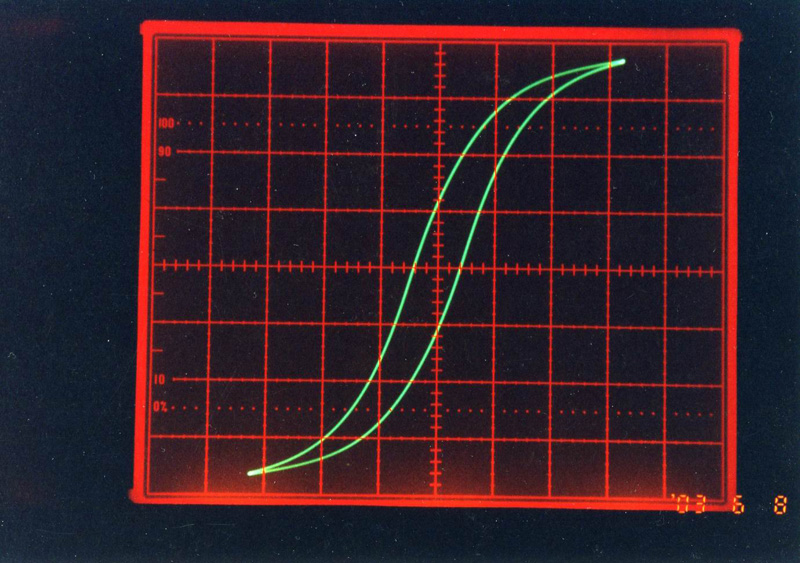

U型磁芯磁滞回线
